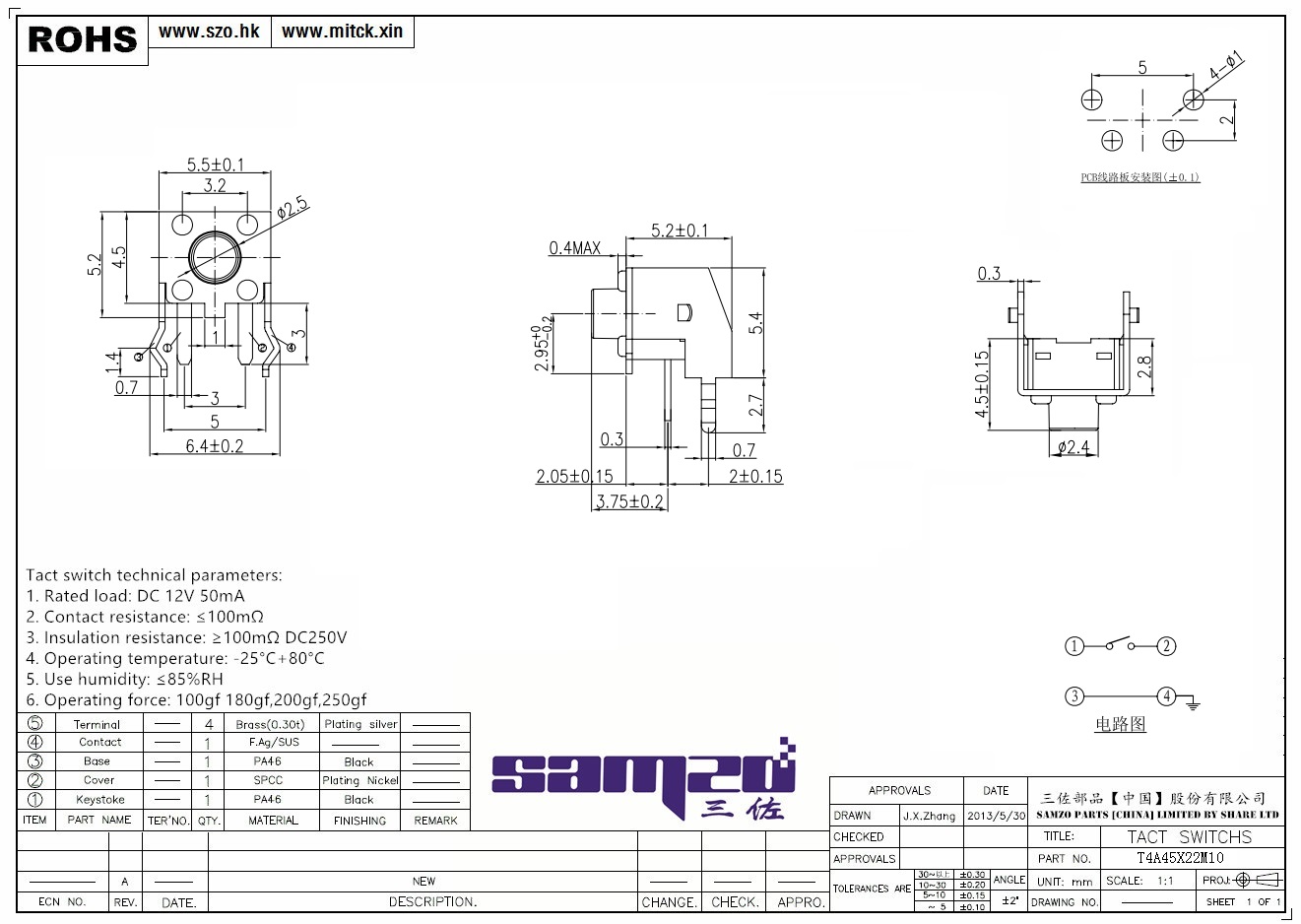

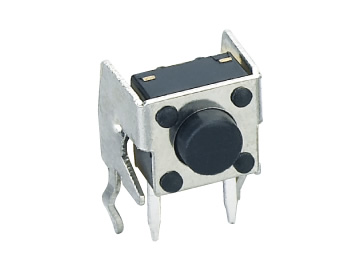

T4A45622M10
PDF下载
| 详细参数 |
|
|
|
1.包装规格 |
|
| 类目 |
|
数据 |
|
①.散装 |
|
| 输入方式 | 按压 |
|
包装数：1,000pcs/包 | 50,000pcs/箱 | |
| 动作力 | 1.0N-3.5N |
|
10,000pcs/盒 | MOQ:1,000pcs | |
| 操作方向 | 侧压 |
|
2.焊接条件 |
|
|
| 行程 | 0.25mm |
|
①.自动浸焊时 |
|
|
| 操作寿命 | 1,000,000 cycles |
|
项目 | 条件 | |
| (5mA 12V DC) |
|
助焊剂附着量 | 不附着于零部件贴装面的程度 | ||
| 初期接触电阻 | 500mΩ max. |
|
预热温度 | 印刷电路板焊接面的周围温度 | |
| 按钮高度 | h=4.3mm-10mm |
|
100℃max. | ||
| 使用温度范围 | -40℃ to +90℃ |
|
预热温度时间 | 60s max. | |
| 最大额定 | 50mA 12V DC |
|
焊接温度 | 260℃ max. | |
| 最小额定 | 10µA 1V DC |
|
焊接浸渍时间 | 5s max. | |
| 电性能 | 绝缘电阻 | 100MΩ min. 100V DC for 1min. |
|
焊接次数 | 2 times以下 |
| 耐电压 | 250V AC for 1 min. |
|
②：手动焊接 | ||
| 耐久性能 | 耐振性能 | 10 to 55 to 10Hz/分, 全振幅1.5mm X, Y, Z 3方向各2小时 |
|
项目 | 条件 |
| 耐环境性能 | 耐寒性能 | -40±2℃ for 96h |
|
焊接温度 | 350℃ max. |
| 耐热性能 | 90±2℃ for 96h |
|
连续焊接时间 | 3s max. | |
| 耐湿性能 | 60±2℃, 90 to 95%RH for 96h |
|
焊剂斗容量 | 60W max. | |
